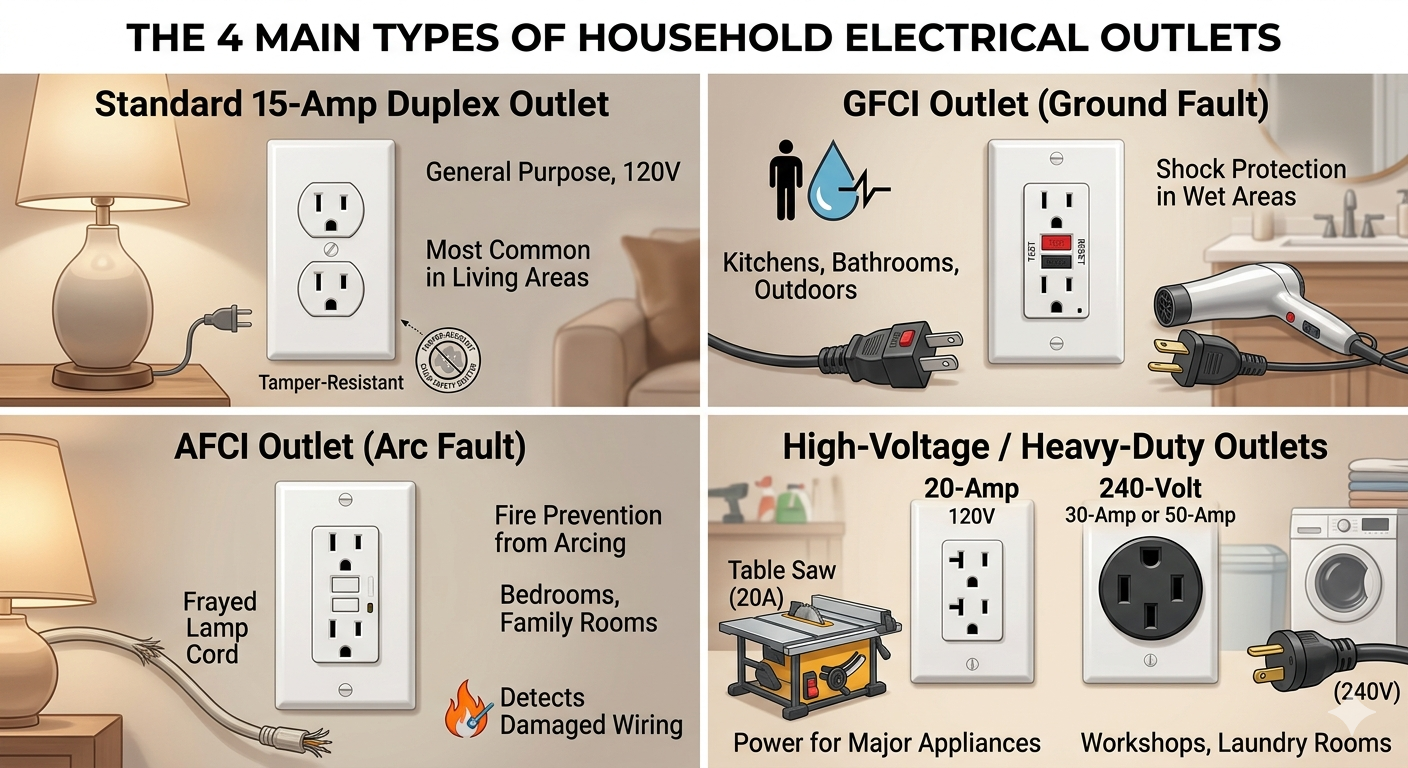

الأنواع الأربعة الأساسية من المنافذ الكهربائية يوجد في العقارات السكنية الحديثة منفذ مزدوج قياسي بقدرة 15 أمبير، ومنفذ قاطع دائرة الأعطال الأرضية (غفسي)، ومنفذ قاطع دائرة الأعطال القوسية (أفسي)، والمنافذ المتخصصة ذات الجهد العالي 20 أمبير أو 240 فولت. هذه المكونات هي الواجهة الأساسية بين نظام الأسلاك المعقد في منزلك وأجهزتك اليومية، بدءًا من الهواتف الذكية وحتى المجففات شديدة التحمل. إن فهم هذه الاختلافات ليس مجرد مسألة راحة؛ فهو عنصر حاسم في الوقاية من الحرائق الكهربائية والسلامة الشخصية.
1. المنفذ المزدوج القياسي بقدرة 15 أمبير: العمود الفقري للمنزل
تعد منافذ الطباعة المزدوجة القياسية بقدرة 15 أمبير هي مصادر الطاقة الأكثر انتشارًا في منازل أمريكا الشمالية، وهي مصممة للاستخدام للأغراض العامة مع الإلكترونيات منخفضة القوة الكهربائية. تتميز هذه المنافذ عادةً بفتحتين رأسيتين وثقب تأريض على شكل حرف U، مما يمثل التطور من التصميمات القديمة ذات الشقين غير المؤرضة. في منزل نموذجي مساحته 1500 قدم مربع، قد تجد ما بين 40 إلى 60 من هذه المنافذ موزعة على غرف النوم ومناطق المعيشة والممرات.
وتتمثل المهمة الأساسية لهذه المنافذ في توفير متسقة 120 فولت العرض. ورغم أنها موثوقة، إلا أنها تفتقر إلى المنطق الداخلي المتطور الموجود في النماذج الموجهة نحو السلامة. تتطلب قوانين البناء الحديثة الآن وجود هذه المنافذ القياسية مقاومة للعبث (TR) . تتميز منافذ TR بمصاريع داخلية تمنع الأطفال من إدخال أجسام غريبة مثل دبابيس الشعر أو المفاتيح، وهي ميزة أمان أدت إلى تقليل الإصابات الكهربائية لدى الأطفال بنسبة تقريبية 95% منذ اعتماده الإلزامي في قانون الكهرباء الوطني (NEC).
2. منافذ GFCI: الحماية الأساسية للمواقع الرطبة
منافذ مقاطعة دائرة الأعطال الأرضية (GFCI) هي أجهزة أمان متخصصة مصممة لمنع الصدمات الكهربائية المميتة عن طريق قطع الطاقة على الفور عند اكتشاف عطل أرضي. يمكن التعرف على منافذ GFCI من خلال زري "الاختبار" و"إعادة الضبط"، وهي إلزامية في المناطق التي من المحتمل أن تلتقي فيها المياه والكهرباء، مثل الحمامات والمطابخ وغرف الغسيل والمساحات الخارجية.
التكنولوجيا وراء GFCI دقيقة بشكل لا يصدق. يقوم بمراقبة توازن التيار الكهربائي المتحرك عبر الدائرة باستمرار. إذا كان التيار يتدفق خارج من السلك الساخن يختلف عن التيار العائد من خلال محايد سلك بأقل من من 4 إلى 6 مللي أمبير ، يفترض الجهاز أن الكهرباء تتسرب إلى الأرض (ربما من خلال جسم الإنسان) وتنتقل داخل 1/30 من الثانية . هذه الاستجابة السريعة هي الفرق بين الوخز البسيط والحدث القلبي المميت.
3. منافذ AFCI: الدرع ضد الحرائق الكهربائية
تعد منافذ قاطع دائرة خطأ القوس الكهربائي (AFCI) عبارة عن مكونات إلكترونية متقدمة تم تصميمها لاكتشاف الأقواس الكهربائية الخطيرة وفصل الطاقة لمنع الحرائق الهيكلية. في حين أن GFCIs تحمي البشر من الصدمات، فإن AFCIs تحمي الهيكل من المخاطر المرتبطة بالحرارة الناجمة عن الأسلاك التالفة أو التوصيلات السائبة أو الكابلات المثقوبة خلف الجدران.
يحدث الانحناء الكهربائي عندما تقفز الكهرباء عبر فجوة غير مقصودة، مما يؤدي إلى توليد حرارة شديدة، وغالبًا ما تتجاوز تلك الحرارة 10.000 درجة فهرنهايت - والتي يمكن أن تشعل بسهولة العزل المحيط أو الإطارات الخشبية. ال لجنة سلامة المنتجات الاستهلاكية (CPSC) تشير التقديرات إلى أن تقنية AFCI يمكن أن تمنع أكثر من 50% من الحرائق الكهربائية التي تحدث في المنازل كل عام. تستخدم هذه المنافذ معالجة الإشارات الرقمية للتمييز بين القوس "العادي" (مثل الشرارة عند تشغيل مفتاح الضوء) والقوس الخطير "غير المرغوب فيه" الناتج عن سلك متآكل.
4. المنافذ المتخصصة ذات الجهد العالي و20 أمبير
إن المنافذ ذات الجهد العالي 240 فولت و20 أمبير عبارة عن نقاط طاقة مخصصة مصممة للأجهزة كثيفة الاستهلاك للطاقة والتي من شأنها أن تزيد من الحمل على الدائرة القياسية. يمكنك تمييز منفذ 20 أمبير من خلال فتحة "T" الأفقية الصغيرة على الجانب المحايد، في حين أن منافذ 240 فولت أكبر بكثير وتتميز بتكوينات شوكية فريدة (غالبًا ما تكون دائرية أو بثلاث شفرات بزاوية كبيرة).
هذه المنافذ غير قابلة للتبديل مع الإلكترونيات القياسية. أ مخرج 20 أمبير توجد عادة في المطابخ أو ورش العمل للتعامل مع الأدوات الكهربائية والخلاطات الثقيلة. ومن ناحية أخرى، منافذ 240 فولت مخصصة للأجهزة الرئيسية مثل المجففات الكهربائية والمدافئ ووحدات التكييف المركزية. لأن هذه الأجهزة تسحب كمية كبيرة من التيار، غالبًا بين 30 إلى 50 أمبير - تتطلب أسلاكًا ذات قياس أكثر سمكًا (عادةً قياس 10 أو 8 قياس) للتعامل مع الحمل دون ارتفاع درجة الحرارة.
التحليل المقارن لأنواع المنافذ
لفهم المنفذ المطلوب لسيناريوهات محددة بشكل أفضل، يقارن الجدول التالي الخصائص الأساسية والتطبيقات النموذجية لأنواع المنافذ الأربعة التي تمت مناقشتها.
| نوع المخرج | الجهد/التيار | المنفعة الأساسية | المواقع المشتركة |
|---|---|---|---|
| دوبلكس قياسي | 120 فولت / 15 أمبير | المنفعة العامة | غرف نوم، غرف معيشة |
| GFCI | 120 فولت / 15 أمبير-20A | الوقاية من الصدمات | مطابخ، حمامات، خارجية |
| AFCI | 120 فولت / 15 أمبير-20A | الوقاية من الحرائق | مناطق النوم، غرف عائلية |
| الجهد العالي/20A | 120 فولت-240 فولت/20 أمبير-50 أمبير | سعة تحميل ثقيلة | مغسلة، مطبخ، ورشة عمل |
مقارنة بين الأنواع الأربعة للمنافذ الكهربائية بناءً على الجهد وميزات السلامة والوضع.
أهمية التصميم المقاوم للعبث (TR).
تعد التكنولوجيا المقاومة للعبث ميزة أمان غير قابلة للتفاوض في منافذ البيع الحديثة، مما يقلل بشكل كبير من خطر الصعق الكهربائي لدى الأطفال. تبدو هذه المنافذ مطابقة للمنافذ القياسية ولكنها تحتوي على ألواح مصراع محملة بنابض.
لا تفتح المصاريع إلا عند تطبيق ضغط متساوٍ في نفس الوقت على كلا الفتحتين - وهو ما يحدث عند إدخال قابس قياسي. إذا حاول الطفل إدخال شيء واحد، مثل مشبك الورق، تظل المصاريع مغلقة. ووفقا لبيانات من الرابطة الوطنية للحماية من الحرائق (NFPA) تقريبًا 2400 طفل يعانون من صدمات وحروق شديدة كل عام بسبب إدخال أشياء في المنافذ. إن الانتقال الواسع النطاق إلى منافذ TR هو الحل الأكثر فعالية لهذا الخطر الذي يمكن الوقاية منه.
متى تقوم بترقية منافذ بيع منزلك؟
يجب على أصحاب المنازل التفكير في ترقية منافذ البيع الخاصة بهم إذا واجهوا أضواء وامضة، أو لوحات واجهة متغيرة اللون، أو إذا تم بناء المنزل قبل منتصف السبعينيات وما زال يستخدم منافذ غير مثبتة ذات شقين. تتطلب الأجهزة والإلكترونيات الحديثة تأريضًا ثابتًا لحماية الدوائر الداخلية الحساسة.
- تغير اللون: يشير اللون الأصفر أو العلامات الفحمية الموجودة على أحد مأخذ التيار إلى ارتفاع درجة الحرارة الداخلية ويشكل خطرًا كبيرًا لحدوث حريق.
- المقابس السائبة: إذا سقطت الأسلاك من المنفذ بسهولة، فإن نقاط التلامس الداخلية تتآكل، مما قد يؤدي إلى حدوث قوس كهربائي.
- منافذ غير مؤرضة: يعد استبدال المنافذ ذات الشقين بـ GFCIs (المسمى "بدون معدات أرضية") أو إعادة توصيل الأسلاك بأرضية كاملة أمرًا ضروريًا لسلامة أجهزة الكمبيوتر المحمول والتلفزيون الحديثة.
الأسئلة المتداولة (الأسئلة الشائعة)
هل يمكنني استخدام جهاز 15 أمبير في منفذ 20 أمبير؟
نعم، من الآمن تمامًا توصيل جهاز قياسي بقدرة 15 أمبير بمنفذ بقدرة 20 أمبير لأن الجهاز سوف "يسحب" فقط كمية الكهرباء التي يحتاجها. يشير تصنيف 20 أمبير إلى القدرة من المنفذ، وليس مقدار التيار الذي يفرضه على الجهاز.
ما هو الفرق بين غفسي و أفسي؟
والفرق الأساسي هو أن GFCI يحمي الناس من الصدمة، في حين أن AFCI يحمي المنزل من الحريق. تكتشف GFCIs تسربات التيار إلى الأرض، بينما تكتشف AFCIs الشرارة الكهربائية الخطيرة (الأقواس).
كم مرة يجب علي اختبار منافذ GFCI الخاصة بي؟
يوصي خبراء السلامة الكهربائية باختبار منافذ GFCI مرة واحدة شهريًا بالضغط على زر "اختبار". إذا لم يظهر زر "إعادة الضبط"، فهذا يعني أن آلية الأمان الداخلية قد فشلت، ويجب استبدال المنفذ على الفور.
لماذا بعض المنافذ لديها ضوء أخضر؟
يشير الضوء الأخضر الموجود على منفذ GFCI أو AFCI عادةً إلى أن الجهاز قيد التشغيل وأن ميزة الاختبار الذاتي قد مرت بنجاح. إذا تحول الضوء إلى اللون الأحمر أو انطفأ، فهذا يشير إلى رحلة أو عطل في الجهاز.
الخلاصة: الاستثمار في النزاهة الكهربائية
إن فهم الأنواع الأربعة للمنافذ الكهربائية هو الخطوة الأولى نحو الحفاظ على منزل حديث آمن وفعال. سواء كان الأمر يتعلق بالوقاية من الصدمات من خلال GFCI، أو الوقاية من الحرائق من خلال AFCI، أو القوة الثقيلة لمنفذ 240 فولت، فإن كل منها يؤدي دورًا محددًا وحيويًا. من خلال التأكد من أن منزلك مجهز بالأجهزة الصحيحة للموقع الصحيح، فإنك لا تلتزم بقوانين السلامة فحسب، بل توفر أيضًا بيئة آمنة لعائلتك وأجهزتك الإلكترونية باهظة الثمن.
تذكر دائمًا أنه على الرغم من أن تغيير لوحة واجهة المنفذ يعد مهمة بسيطة يمكنك القيام بها بنفسك، إلا أنه يجب دائمًا إجراء تعديل الأسلاك الفعلية أو تركيب دوائر جديدة بواسطة أحد المتخصصين كهربائي مرخص لضمان استيفاء جميع قوانين البناء المحلية ومعايير السلامة.
